15.9mm (5/8インチ) ステンレス鋼 90度 溶接式ハンドレール肘 55mm 弧 SS201/304/316 と鏡またはサテン仕上げ

100部分または交渉可能
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
価格
15.9mm (5/8インチ) ステンレス鋼 90度 溶接式ハンドレール肘 55mm 弧 SS201/304/316 と鏡またはサテン仕上げ
特徴 ギャラリー 製品の説明 評価とレビュー 見積依頼
特徴
仕様
外径: 15.9mm / 5/8インチ
材料: AISI 201 / 304 / 316
表面: ミラーポリッシュ/サテンブラッシュド
アークの長さ: 55mm / 2.17インチ
繋がり: 溶接式
肉厚: 1.2mm / 1.5mm
ハイライト:

55mmのステンレス鋼のレール肘

,

304級のインオックスレール19.1mm OD ステンレス鋼の肘

,

19.1mm OD stainless steel elbow

基本情報
起源の場所: 中国、佛山市。
ブランド名: VVINSCO/WINSCO METAL
証明: ISO,SGS,TUV,MTC,Third Party From Customers
モデル番号: 耐航性のある輸出用梱包は、ステンレス製の階段と手すりの付属品用に特別に設計されています。 1. すべての研磨/ミラー/600G/PVD フィッティングに個別の EPE フォームバッグが付いており、表面
お支払配送条件
パッケージの詳細: ステンレス鋼の階段/階段/ハンドレール/レイル/バルストラードアクセサリー:各パーツを1つの泡袋に,約1000個を大きな紙箱に;顧客のロゴをパイプまたはポリバッグにすることができます.
受渡し時間: サンプル: 3-7 日。量産: 15-45 日
支払条件: LC、T/T
供給の能力: 月あたり100000枚
製品の説明
15.9mm 5/8インチ SS201 304 316 ミラーサテン ステンレススチール 90度 溶接式手すりエルボ
製品概要

VVINSCO | 溶接式手すり部品

15.9mm (5/8インチ) ステンレススチール 90度手すりエルボ - 55mm アーク長

マッチング用のコンパクトな溶接式エルボ15.9mm / 5/8インチ OD ステンレススチール製手すりチューブ. SS201、SS304、SS316で利用可能、ミラーポリッシュまたはサテン/ブラッシュ仕上げで、小径の装飾用手すり、バラスター、製作金属加工品に使用できます。

OD 15.9mm / 5/8インチ | 90度エルボ | アーク 55mm / 2.17インチ | 1.2 / 1.5mm 壁厚 | 201 / 304 / 316

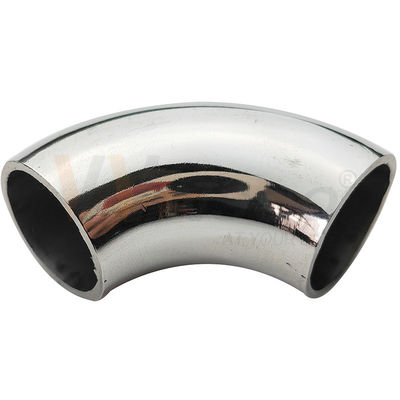

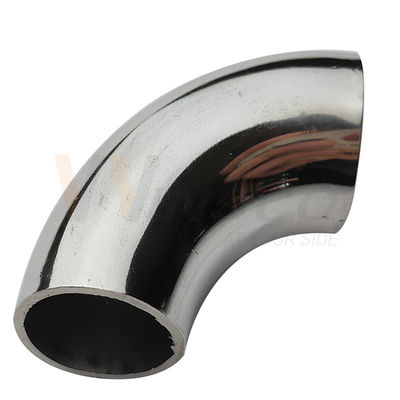

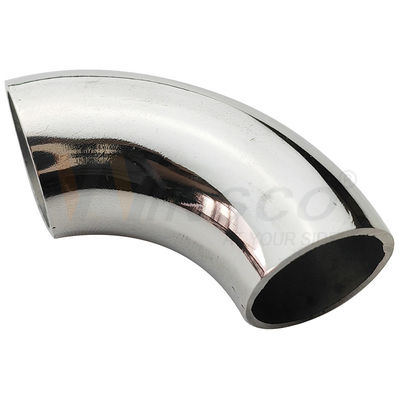

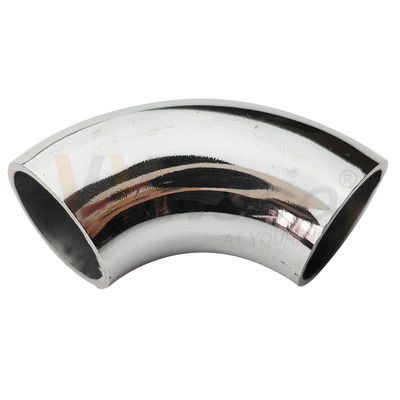

15.9mm stainless steel 90 degree handrail elbow product photo
製品詳細

このエルボは、マッチングするステンレススチールチューブセクション間で滑らかな90度のターンを形成します。55mmのアーク長は、軽量建築用手すりやカスタムステンレススチール製作にコンパクトな曲げを提供します。きれいな接合のために、エルボのOD、壁厚、仕上げは、生産前に接続するチューブに対して確認する必要があります。

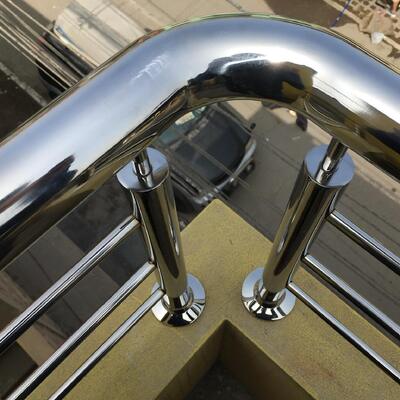

Close-up view of stainless steel handrail elbow connection

適合要件: 15.9mmはエルボの外径です。実際のチューブODと壁厚に合わせる必要があります。16mmチューブは、互換性があると仮定せず、別途確認する必要があります。

技術仕様
製品 溶接式ステンレススチール 90度手すり/レールのエルボ
外径 15.9mm / 5/8インチ
アーク長 55mm / 約2.17インチ
壁厚 1.2mm (0.047インチ) または 1.5mm (0.059インチ)
素材 AISI 201、AISI 304 または AISI 316 ステンレススチール
仕上げ ミラーポリッシュ (PSS) またはサテン/ブラッシュ (SSS)
接続 突合せ溶接/製作接続; 溶接手順は施工者が確認する必要があります
カスタマイズ グレード、仕上げ、寸法、ラベリング、パッケージングは、図面と数量の確認によります
このエルボが設置リスクを軽減する理由
Diagram showing elbow installation benefits
  • 正確なOD識別 - メートルとインチの参照により、購入者はエルボを意図したチューブに合わせることができます。
  • 定義されたアーク長 - 55mmのアーク寸法は、製作前のレイアウトチェックをサポートします。
  • 仕上げの連携 - ミラーとサテンのオプションは、接続する手すりチューブと合わせることができます。
  • グレード選択 - 乾燥した屋内には201、一般的な建築用途には304、海岸やプールサイドには316を選択してください。
  • 管理された溶接 - マッチングした壁厚により、位置合わせ、仮溶接、溶接部のブレンドがより予測可能になります。
  • 注文確認 - 出荷前に、寸法、素材、表面、数量、ラベルを確認できます。
90度エルボ サイズシリーズ参照

以下の表は、より広範なVVINSCOエルボシリーズを示しています。見積もりと承認された図面で、ハイライトされた製品仕様 - 15.9mm OD、55mmアーク、選択された壁厚 - を確認してください。

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart
推奨溶接および仕上げ手順
  1. 15.9mmチューブOD、壁厚、グレード、90度角度、55mmアーク要件を確認します。
  2. 接合するチューブ端をスクエアカットし、清掃し、バリを取ります。
  3. 治具を使用して、エルボとチューブを所定の90度方向に位置合わせします。
  4. 対称的に仮溶接し、承認されたTIG溶接手順を完了します。
  5. 溶接部を慎重にブレンドし、指定されたミラーまたはサテンのグレインを復元します。
  6. 設置前に、角度、接合部の位置合わせ、寸法、目に見える表面を検査します。
エンジニアリングノート: これは手すり部品であり、認定された圧力配管継手ではありません。最終的な手すりの荷重、溶接設計、アンカー、設置は、プロジェクトエンジニアの仕様および地域の建築規制に従う必要があります。
見積もり依頼時に送付するもの
  • 必要OD: 15.9mm / 5/8インチ
  • 壁厚: 1.2mm または 1.5mm
  • グレード: SS201、SS304 または SS316
  • 仕上げ: ミラーまたはサテン/ブラッシュ、グレイン要件を含む
  • 数量、梱包、目的地、および図面またはサンプル
よくある質問
このエルボは16mmのチューブに合いますか?
自動的には合いません。記載されているODは15.9mmです。実際のチューブの公差と意図する溶接継手を発注前に確認してください。
海やプールサイドの近くにはどのグレードが推奨されますか?
SS316は、海岸、プールサイド、塩化物が発生しやすい環境に推奨されるオプションです。清掃とメンテナンスは引き続き必要です。
VVINSCOはマッチングするチューブを供給できますか?
はい。必要なグレード、OD、壁厚、仕上げ、長さ、数量をお送りいただければ、エルボとチューブを1つの調整された注文として評価できます。
生産前に互換性を確認してください

VVINSCOにあなたのチューブOD、壁厚、グレード、表面、数量、および図面をお送りください。Winsco Metalは、標準およびカスタム手すり注文に23年以上のステンレススチール製造および輸出経験をもたらします。
