25.4mm (1インチ) ステンレススチール 90度 溶接用手すりエルボ 66mm アーク長 - SS201/304/316 ミラーまたはサテン仕上げ

100部分または交渉可能
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
価格
25.4mm (1インチ) ステンレススチール 90度 溶接用手すりエルボ 66mm アーク長 - SS201/304/316 ミラーまたはサテン仕上げ
特徴 ギャラリー 製品の説明 評価とレビュー 見積依頼
特徴
仕様
外径: 25.4mm / 1インチ
材料: AISI 201 / 304 / 316
表面: ミラーポリッシュ/サテンブラッシュド
アークの長さ: 66mm / 2.60インチ
繋がり: 溶接式
角度: 90度
ハイライト:

ステンレス鋼のバルスターフィッティング 304級

,

1インチ直径のサテンポーチ肘

,

90度弧 無垢フィッティング 316

基本情報
起源の場所: 中国、佛山市。
ブランド名: VVINSCO/WINSCO METAL
証明: ISO,SGS,TUV,MTC,Third Party From Customers
モデル番号: 耐航性のある輸出用梱包は、ステンレス製の階段と手すりの付属品用に特別に設計されています。 1. すべての研磨/ミラー/600G/PVD フィッティングに個別の EPE フォームバッグが付いており、表面
お支払配送条件
パッケージの詳細: **ステンレス鋼装飾チューブ**用に特別に設計された耐航性のある輸出用梱包。 1. プラスチック製のエンドキャップがパイプの端を衝撃や汚れから保護します。 2. 重要な保護: ミラー、600G、ヘアラ
受渡し時間: サンプル: 3-7 日。量産: 15-45 日
支払条件: LC、T/T
供給の能力: 月あたり100000枚
製品の説明
VVINSCO | 溶接用手すり部品

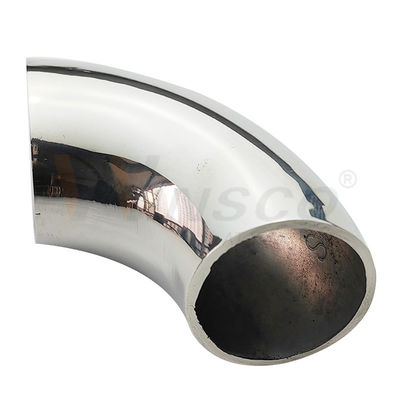

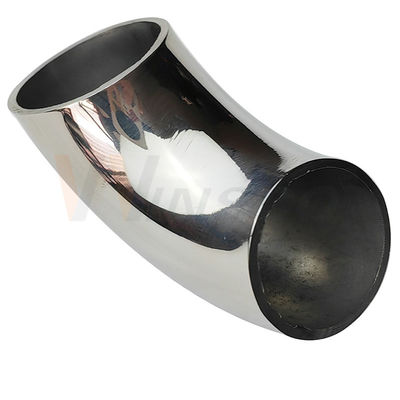

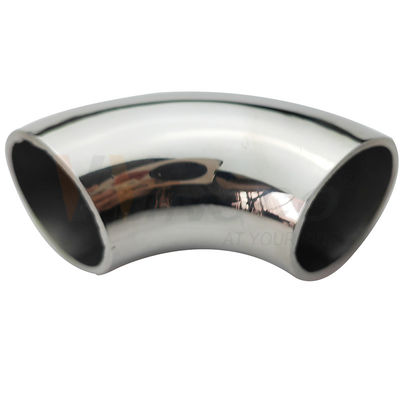

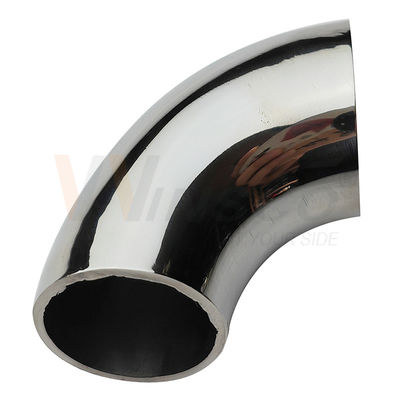

25.4mm (1インチ) ステンレススチール 90度手すりエルボ - 66mm アーク長

溶接用の90度エルボで、25.4mm / 1インチODのステンレススチール製手すりチューブに適合します。SS201、SS304、SS316があり、鏡面仕上げまたはサテン/ブラッシュ仕上げで、階段の手すり、バルコニーの詳細、家具、装飾フレームワーク、カスタム製作に使用できます。

OD 25.4mm / 1インチ90度エルボアーク 66mm / 2.60インチ1.2 / 1.5mm 壁厚201 / 304 / 316

25.4mm (1インチ) ステンレススチール 90度 溶接用手すりエルボ 66mm アーク長 - SS201/304/316 ミラーまたはサテン仕上げ

製品概要

このエルボは、25.4mmのステンレススチール製チューブアセンブリで、スムーズな直角方向変更を提供します。66mmのアークは、コンパクトな建築ディテールをサポートすると同時に、溶接部をブレンドして再仕上げし、視覚的な連続性を確保します。生産前にチューブのOD、肉厚、グレード、表面を確認してください。

25.4mm (1インチ) ステンレススチール 90度 溶接用手すりエルボ 66mm アーク長 - SS201/304/316 ミラーまたはサテン仕上げ

適合要件: 対象の外径は25.4mm / 1インチです。公称25mmチューブは自動的に互換性があるわけではありません。実際のチューブ寸法と接合部の公差を確認する必要があります。

技術仕様

製品 溶接用ステンレススチール製90度手すり/レール用エルボ
外径 25.4mm / 1インチ
アーク長 66mm / 約2.60インチ
壁厚 1.2mm (0.047インチ) または 1.5mm (0.059インチ)
材質 AISI 201、AISI 304 または AISI 316 ステンレススチール
仕上げ 鏡面仕上げ (PSS) またはサテン/ブラッシュ仕上げ (SSS)
接続 突合せ溶接 / 製作接続; 施工者は溶接手順を確認する必要があります
カスタマイズ グレード、仕上げ、寸法、ラベリング、梱包は図面と数量の確認によります

このエルボが設置リスクを軽減する理由

25.4mm (1インチ) ステンレススチール 90度 溶接用手すりエルボ 66mm アーク長 - SS201/304/316 ミラーまたはサテン仕上げ

正確な1インチOD参照メートル法とインチ法の寸法により、購入者はエルボをチューブ仕様に合わせやすくなります。
定義された66mmアーク曲げ寸法は、切断および溶接前に確認できます。
仕上げのコーディネーション鏡面またはサテンの表面は、接続する手すりと合わせることができます。
実用的なグレード選択201、304、316は、さまざまな予算と暴露条件に対応します。
管理された製作一致した壁厚により、位置合わせと溶接仕上げの一貫性が向上します。
出荷前検査寸法、グレード、表面、数量、ラベルは注文と照合して検証できます。

90度エルボ サイズシリーズ参照

完全なシリーズチャートには、他のOD、アーク長、壁厚の組み合わせが記載されています。このモデルの承認された注文では、25.4mm OD、66mmアーク、および選択した壁厚を指定する必要があります。

VVINSCO 90 degree stainless steel handrail elbow size and thickness reference chart

推奨溶接および仕上げ手順

  1. 25.4mm / 1インチOD、壁厚、グレード、90度角度、66mmアークを確認します。
  2. 両方の接合チューブ端を角切り、清掃し、バリを取ります。
  3. 90度製作治具で部品を位置合わせし、クランプします。
  4. 対称的に仮溶接し、承認されたTIG溶接を完了します。
  5. 接合部をブレンドし、指定された鏡面仕上げまたはサテンのグレインを復元します。
  6. 角度、位置合わせ、寸法、目視可能な表面品質を検査します。
エンジニアリングノート: これは手すり部品であり、認定された圧力配管継手ではありません。完成した手すり構造、溶接、アンカー、および荷重は、責任あるエンジニアによって検証され、地域の規制に準拠する必要があります。

見積もり依頼時に送付するもの

  • 必要OD: 25.4mm / 1インチ
  • 壁厚: 1.2mm または 1.5mm
  • グレード: SS201、SS304 または SS316
  • 仕上げ: 鏡面またはサテン/ブラッシュ
  • 数量、梱包、仕向地、図面またはサンプル

よくある質問

このエルボは25mmチューブに適合しますか?
確認なしでは適合しません。この製品は25.4mm / 1インチODで指定されているため、実際の25mmチューブサイズと意図された接合部は別途評価する必要があります。

屋外にはどのグレードを使用すべきですか?
SS304は多くの一般的な建築環境に適しています。SS316は、海岸、プールサイド、または塩化物にさらされる可能性のある場所で推奨されます。SS201は主に乾燥した屋内用途向けです。

エルボと対応するチューブを一緒に供給できますか?
はい。グレード、OD、壁厚、仕上げ、チューブ長、数量を提供していただければ、両方の製品を調整できます。

生産前に互換性を確認してください

VVINSCOにあなたのチューブOD、壁厚、グレード、表面、数量、図面をお送りください。Winsco Metalは23年以上のステンレス鋼製造および輸出経験を持っています。

評価とレビュー

総合評価

5.0
この商品の 50 件のレビューに基づく

評価スナップショット

以下はすべての評価の分布です
5 星
100%
4 星
0%
3 星
0%
2 星
0%
1 星
0%

すべてのレビュー

R
Roberto Silva
Chile Jul 23.2021
We bought this 25.4mm (1 inch) diameter 90 degree stainless steel elbow with 66mm arc length from WinscoMetal for our balustrade project. Available grades 201,304 and 316, both fine polishing and satin surface options. The bending is uniform, edges clean without burrs. Perfect match with our railing tubes. Great craftsmanship and competitive price. Communication was smooth and delivery on schedule. We will reorder these baluster fittings for our next construction project.
